Rozpoczęty projekt Coming & Leaving Home :)

Oceń wpis
przez w dniu 02-08-2011 o 17:01 (4043 Odwiedzin)
Wczoraj zabrałem się za następny moduł budowany przede wszystkim do mojego Bravo
Jest nim układ realizujący funkcję tzw. Coming & Leaving Home czyli zapalanie świateł mijania bądź przeciwmgielnych po zmroku tak aby można było bezpiecznie wsiąść do auta oraz z niego wysiąść i dojść z/do domu.
W moim założeniu będzie to wyglądało tak, że po wyłączeniu zapłonu i otworzeniu drzwi zapalą się światła postojowe oraz płynnie światła przeciwmgielne i będą palić się przez regulowany czas (ok 30s) lub do momentu zamknięcia auta z pilota. Światła przeciwmgielne gaszą się płynnie a zaraz za nimi światła postojowe. Podczas otwierania auta będzie analogicznie - po impulsie z pilota światła się zapalają i gasną po zatrzaśnięciu drzwi i włączeniu zapłonu (to jeszcze przemyśle). Oczywiście układ będzie mierzył poziom nasłonecznienia i włączał lampy tylko podczas zmroku. Przewiduję regulację max jasności świateł przeciwmgielnych i czasów. Pracę są w toku:
Kliknij w obrazek, aby zobaczyć większą wersję

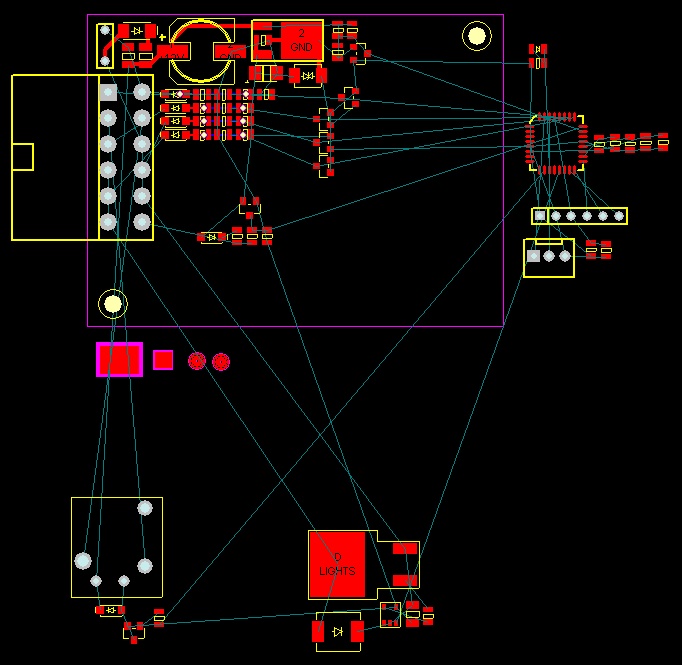

Nazwa:	proj_comingHome.jpg
Wyświetleń:	247
Rozmiar:	108.4 KB
ID:	860
Pozdrawiam

odpowiedzi

  1. Avatar byrrt
    Projekt płytki ukończony - jutro jeszcze poszukam ew. błędów a jak wszystko będzie ok wysyłam płytkę do wykonania
    http://byrrt.netserwer.pl/inne/fkp/proj_comingHome2.jpg
    Uaktualnione 23-08-2011 o 22:12 przez byrrt
  2. Avatar lordabarth
    Ładnie te płytki.W jakim języku piszesz program?
  3. Avatar byrrt
    Tylko w C.. Dziś wysłałem zamówienie na płytki na 10 dni roboczych.
  4. Avatar byrrt
    Dziś odebrałem z poczty płytki - jutro będą pewnie polutowane ;)
    http://byrrt.netserwer.pl/inne/fkp/pcb_cominghome.JPG
  5. Avatar miszko
    Ciut długo widzę je robili, bo 04 zamówienie, a dzisiaj 23 ;) A płytki od jakiegoś polskiego dostawcy?
  6. Avatar byrrt
    No niby 18-19ego mieli wysyłać.. I tak jakoś nawet było ale pewnie poczta zamuliła. Płytki to różnie ale z reg. w takich małych ilościach to zamawiam w firmie Satland z Gdańska.
  7. Avatar panterka
    >byrrt, nie wiem jakiego stabilizatora używasz dla procka, ale polecam poszukać takich co już same bez obciążenia pobierają bardzo znikome prądy, np. LM2931 typowo 10 razy mniej od 78m05. Przy większej liczbie bajerów trochę się tego prądu nazbiera.
    pozdrawiam panterka
  8. Avatar byrrt
    No faktycznie masz racje, że 78m05 pobiera sam z siebie ok 5mA, patrzałem na np. 1117-05 to on jeszcze lepiej bo ok 7mA.. Nie zagłębiałem się potem już ale słuszna uwaga.. Jesteś elektronikiem? :)
  9. Avatar panterka
    Tak.......
  10. Avatar byrrt
    Układ ukończony ;)
    Opis pod adresem: Coming & Leaving Home czyli doświetlanie drogi z/do auta
  11. Avatar rieper
    Genialne
