AUX w radio VISTEON CD w stilo

Oceń wpis
przez w dniu 07-05-2015 o 19:00 (1033 Odwiedzin)
Cytat Napisał kbogusz Zobacz post

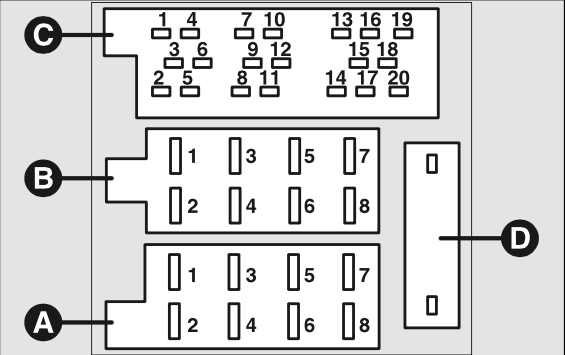

A więc: patent przedstawiony na filmie jak najbardziej działa. Jakość dźwięku przy odpowiednim podłączeniu określam jako bardzo dobrą. Całą konstrukcję*opieramy na mostku pinów 9 i 12. Następnie do pinów 7 i 8 podłączamy złącze AUX. Tutaj uwaga: do pinu 8 wato podłaczyć również masę*kabla AUX. Jakość dźwięku znacznie wzrasta.

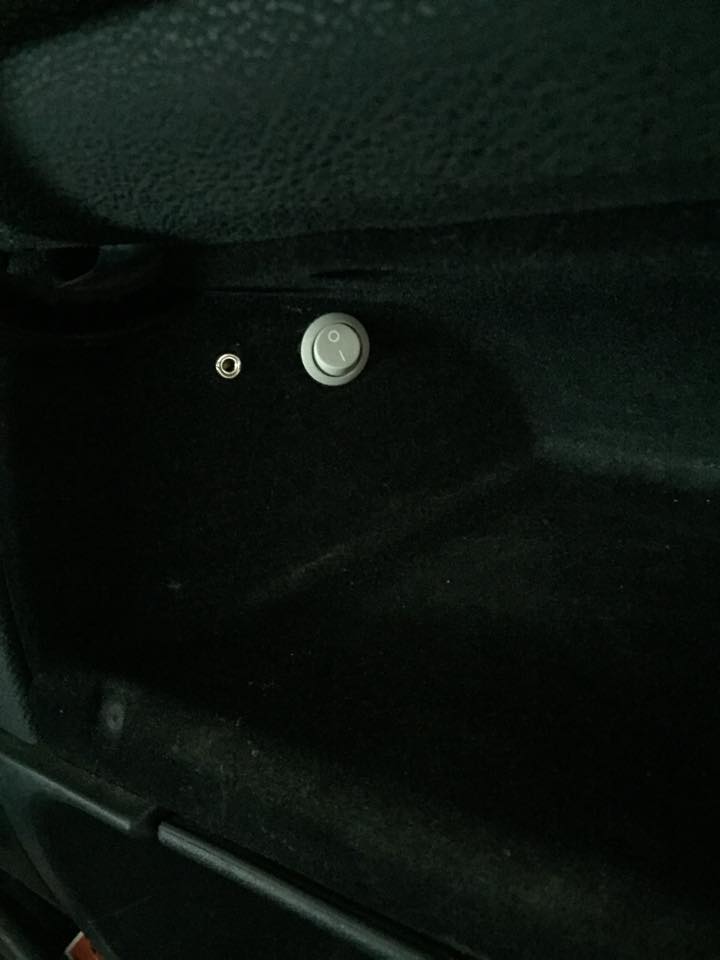

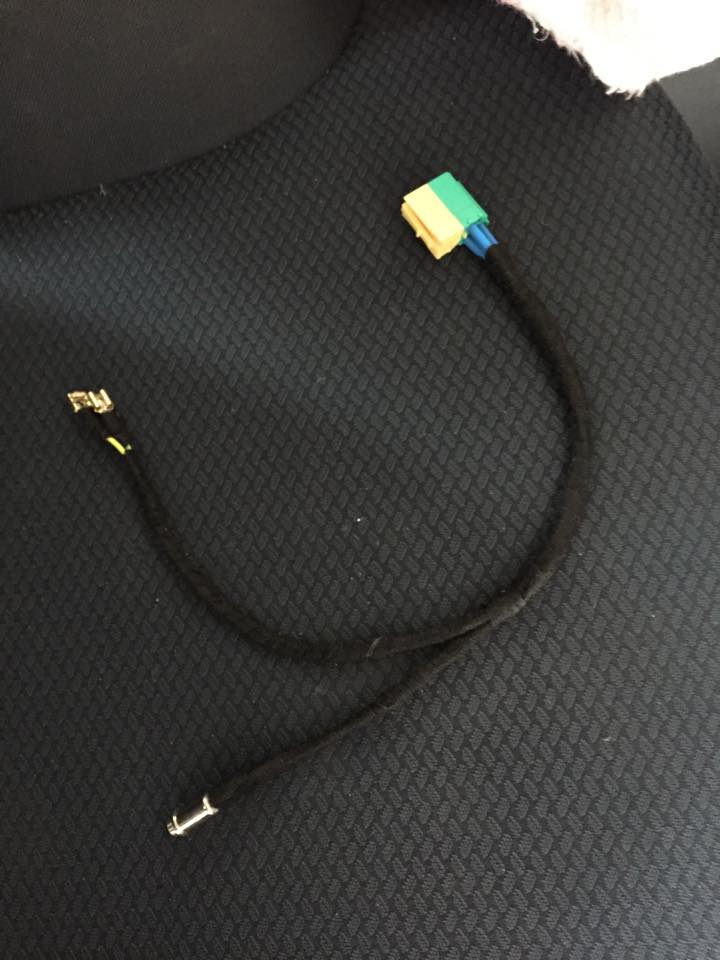

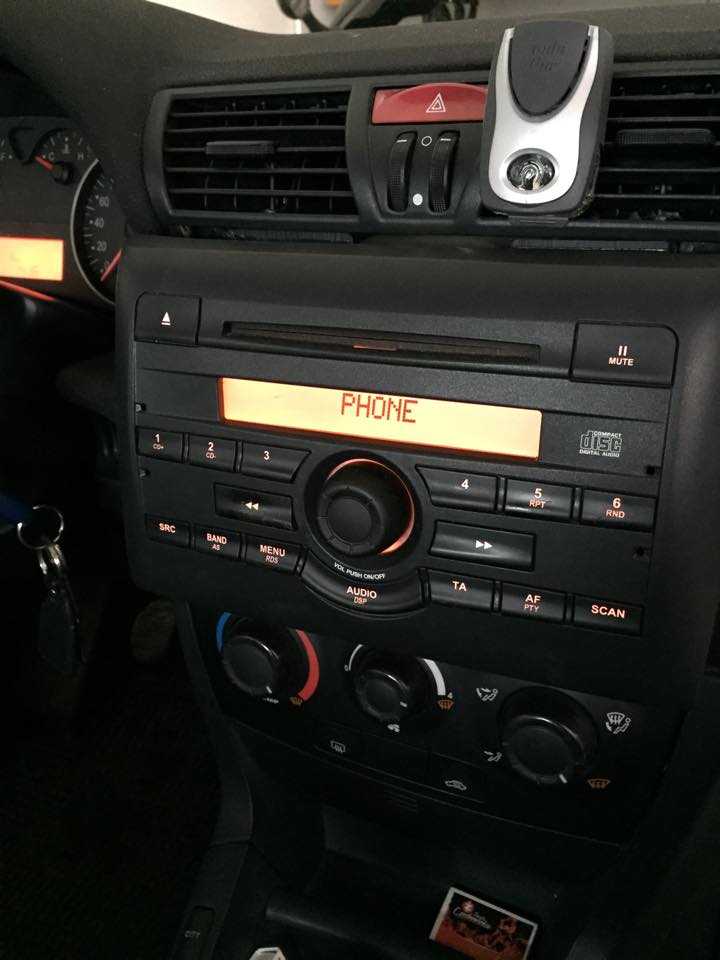

Aby można było sterować*uruchomieniem trybu Phone zrobiłem w schowku przełącznik który aktywuje mostek pomiędzy pinem 9 i 12. Całe okablowanie zamknąłem w schludnej wiązce aby nic nie uszkodziło się przy wkładaniu radia/jeździe po wybojach.

Dodaję zdjęcia (może niezbyt dokładne i mało pomocne) mojego "dzieła". Pytajcie jeśli trzeba coś wyjaśnić

Kliknij w obrazek, aby zobaczyć większą wersję

Nazwa:	10965864_947153691975997_2109291624_n.jpg
Wyświetleń:	25
Rozmiar:	36.0 KB
ID:	19926Kliknij w obrazek, aby zobaczyć większą wersję

Nazwa:	10965884_947153735309326_732145573_n.jpg
Wyświetleń:	28
Rozmiar:	53.2 KB
ID:	19927Kliknij w obrazek, aby zobaczyć większą wersję

Nazwa:	10984661_947155571975809_2072182324_n.jpg
Wyświetleń:	28
Rozmiar:	67.4 KB
ID:	19928Kliknij w obrazek, aby zobaczyć większą wersję

Nazwa:	Zrzut ekranu 2015-02-05 o 13.53.51.png
Wyświetleń:	21
Rozmiar:	33.7 KB
ID:	19929
